VGA（Video Graphics
Array）是IBM于1987年提出的一個使用模擬信號的電腦顯示標準。VGA接口即電腦采用VGA標準輸出數據的專用接口。VGA接口是顯卡上應用最為廣泛的接口類型，絕大多數顯卡都帶有此種接口,它傳輸RGB模擬信號以及行、場同步信號。

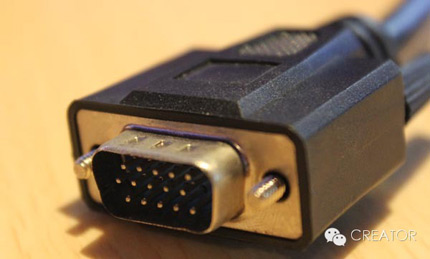

VGA接口是一種D型接口，所以我們有時候也叫D-Sub接口。接口上共有15針孔，分成三排，每排五個。
其中，除了2根NC（Not Connect)信號、3根顯示數據總線和5個GND信號，比較重要的是3根RGB彩色分量信號和2根掃描同步信號HSYNC和VSYNC針。
.
接口引腳解析圖如下：
.
,
CREATOR快捷在信號傳輸與轉換技術上一直追求卓越，各種模擬、數字信號接口在產品中隨處可見。今天主要給大家展示部分有關VGA接口的D/A轉換器和A/D轉換器，以及CREATOR快捷為解決VGA信號衰減快、傳輸距離較短問題而研發生產的長線驅動器。
.
.

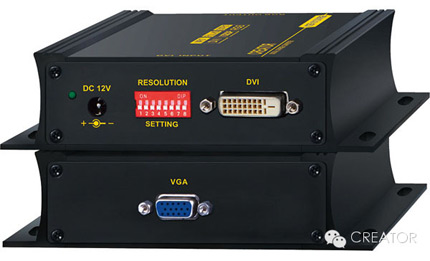

CREATOR快捷數/模轉換產品：DVIVGA數字轉換器 VCER-101I DVI/VGA
.
|
官方微信 |
官方微博 |
|
 |
|
|
.
雖然現在的液晶顯示器很多都可以直接接收數字信號，但很多低端產品為了與VGA接口顯卡相匹配，因而采用VGA接口。由此可見，雖然VGA接口是模擬接口，但介于其在計算機應用中的重要地位，在短期內也是不可被數字接口取代的。
.
計算機通過VGA接口與外部顯示設備之間的信號傳輸過程大致如下：通過模擬VGA接口，計算機內部以數字方式生成的顯示圖像信息，被顯卡中的數字/模擬轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，信號通過電纜傳輸?shù)斤@示設備中。對于模擬顯示設備，如模擬CRT顯示器，信號被直接送到相應的處理電路，驅動控制顯像管生成圖像。
.
.
而對于LCD、DLP等數字顯示設備，顯示設備中需配置相應的A/D（模擬/數字）轉換器，將模擬信號轉變?yōu)閿?shù)字信號。在經過D/A和A/D2次轉換后，不可避免地會造成了一些圖像細節的損失。VGA接口應用于CRT顯示器無可厚非，但用于連接液晶之類的顯示設備，則轉換過程的圖像損失會使顯示效果略微下降。
..
CREATOR快捷模/數轉換產品：VGADVI數字轉換器VCER-101I VGA/DVI
.

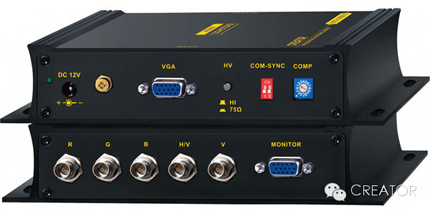

VGA接口模擬信號傳輸延長產品：RGB信號120米長線驅動器 VEXTD-102I
RGB/120
.
下一期推送關于接口的百科消息的同時我們會開啟關于這期內容的有獎問答，題型為選擇題，數量3-5個，難度不大，大家把握發福利的機會哦！
|
